Sepatu Pemdanu Rol Atau Sepatu Pemandu Geser, Jenis Mana Yang Berlaku
Jawaban singkatnya adalah an Sepatu Panduan Roller elevator lebih cocok untuk elevator penumpang berkecepatan tinggi di gedung bertingkat menengah hingga tinggi, sementara an Lift Sepatu Panduan Geser adalah pilihan standar untuk elevator barang dan elevator penumpang berkecepatan rendah. Keduanya termasuk dalam kategori yang lebih luas dari jenis sepatu pemandu elevator, dan pilihan yang tepat hampir seluruhnya bergantung pada kecepatan mobil, pola muatan, dan seberapa mulus perjalanan yang sebenarnya dibutuhkan sebuah bangunan.
Sepatu pemandu terletak di antara rel pemandu elevator dan mobil atau beban penyeimbang, menjaga keduanya tetap bergerak ke atas dan ke bawah di sepanjang rel tanpa membelok, miring, atau berayun selama perjalanan. Komponen tunggal ini berdampak langsung pada kenyamanan berkendara, keausan rel, dan seberapa besar perhatian pemeliharaan yang dibutuhkan sistem elevator selama masa pakainya.
Bagaimana Sepatu Pemandu Sebenarnya Bekerja Di Dalam Poros
Setiap sepatu pemandu, apa pun jenisnya, dibuat dari tiga bagian inti: lapisan sepatu yang bersentuhan dengan rel, badan rel pemandu yang dilaluinya, dan dudukan sepatu pemandu yang memasang rakitan ke rangka mobil atau rangka penyeimbang. Pada desain geser, bagian atas juga dapat menampung wadah oli yang mengalirkan pelumas antara lapisan sepatu dan permukaan rel, sehingga mengurangi gesekan dan memperpanjang umur lapisan.
Sekilas tentang Komponen Inti
- Lapisan sepatu, permukaan aus yang bersentuhan langsung dengan rel pemandu
- Badan rel pemandu, jalur baja vertikal yang melewati poros
- Dudukan sepatu pemandu, braket yang menghubungkan sepatu ke mobil atau penyeimbang
- Cangkir oli, hadir dalam tipe geser untuk melumasi lapisan dan kontak rel
Setelah bagian-bagian ini dirakit dan disejajarkan, sepatu pemandu menjaga rangka mobil tetap pada satu jalur vertikal, itulah sebabnya keakuratan penyelarasan selama pemasangan sama pentingnya dengan kualitas bahan sepatu itu sendiri.

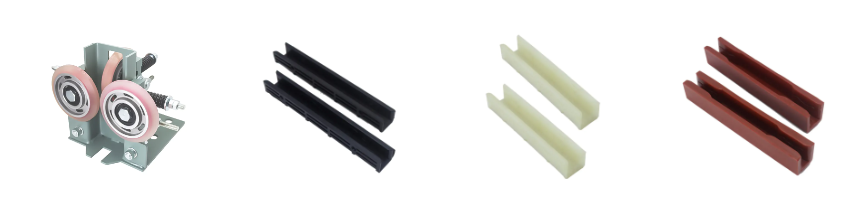

Struktur Sepatu Panduan Roller Dan Tempat Performanya Yang Terbaik
Sepatu pemandu rol menggantikan lapisan geser tetap dengan seperangkat roda berputar yang menggelinding di sepanjang permukaan rel pemandu alih-alih menyeretnya. Karena titik kontaknya berguling dan bukannya meluncur, gesekan turun tajam, sehingga mobil bisa melaju dengan kecepatan lebih tinggi dengan lebih sedikit getaran yang ditransfer ke dalam kabin.
Kontak bergulir inilah yang menjadi alasan utama a produsen sepatu pemandu rol biasanya menargetkan elevator penumpang di gedung-gedung tinggi, di mana kecepatan dan kualitas berkendara meningkat secara bersamaan. Sepatu pemandu roller juga umum digunakan pada proyek modernisasi di mana elevator lama ditingkatkan menjadi unit penumpang yang lebih cepat tanpa mengubah rel pemandu yang ada.
| Fitur | Perilaku Khas |
|---|---|
| Jenis Kontak | Kontak roda bergulir di sepanjang permukaan rel |
| Tingkat Gesekan | Rendah, mengurangi penumpukan panas pada kecepatan lebih tinggi |
| Kebutuhan Pelumasan | Minimal, bantalan roda hanya memerlukan pemeriksaan berkala |
| Pengaturan Umum | Lift penumpang bertingkat menengah hingga tinggi |
Struktur Sepatu Panduan Geser Dan Tempat Performanya Yang Terbaik
Sepatu pemandu geser menjaga lapisan tetap tetap bersentuhan terus menerus dengan rel daripada berguling melintasinya. Desain ini hadir dalam dua bentuk: sepatu pemandu geser tetap, yang memegang posisi kaku pada rel, dan sepatu pemandu geser elastis, yang menggunakan mekanisme pegas untuk menyerap ketidakteraturan kecil pada rel dan mengurangi guncangan yang masuk ke dalam mobil.
Sepatu pemandu geser tetap terutama digunakan pada elevator barang, di mana jarak bebas di kedua sisi sepatu harus tetap konsisten dan jarak antara lapisan dan permukaan atas rel umumnya dijaga dalam kisaran 0,5 hingga 2 milimeter . Jarak bebas yang ketat dan konsisten ini lebih penting untuk aplikasi pengangkutan karena pemuatan yang tidak merata menyebabkan tekanan lateral berulang pada rakitan sepatu pemandu.
Tipe Geser Tetap Versus Elastis
- Sepatu pemandu geser tetap, pemasangan kaku, biasanya dipasangkan dengan elevator barang
- Sepatu pemandu geser elastis, lapisan berpegas, biasa digunakan pada elevator penumpang berkecepatan rendah
- Kedua jenis ini bergantung pada wadah minyak di bagian atas sepatu untuk menjaga agar lapisannya tetap terlumasi
- Kedua tipe ini cocok untuk bangunan bertingkat menengah dan tinggi yang beroperasi pada kecepatan perjalanan rendah
Pembeli membandingkan a pemasok sepatu panduan geser Dibandingkan dengan opsi berbasis roller, biasanya tipe geser memerlukan biaya perawatan yang lebih murah dalam sistem yang lebih lambat, karena lapisan dapat diprediksi akan aus dan interval penggantian mudah direncanakan di sekitar servis rutin.
Membandingkan Rentang Kecepatan Antara Tipe Roller Dan Geser
Kemampuan kecepatan adalah satu-satunya garis pemisah yang paling jelas antara kedua jenis sepatu pemandu elevator. Bagan di bawah mengilustrasikan rentang kecepatan umum yang umumnya disesuaikan dengan masing-masing tipe di seluruh proyek elevator penumpang dan barang.
Kisaran ini merupakan pola umum industri dan bukan batas tetap, karena plafon sebenarnya bergantung pada desain sistem elevator penuh, bukan pada sepatu pemandu saja. Meski begitu, pola tersebut menjelaskan mengapa sepatu pemandu rol mendominasi mobil penumpang ekspres dan mobil bertingkat tinggi, sementara jenis sepatu geser tetap umum digunakan pada angkutan barang dan bangunan bertingkat rendah.
Perbedaan Toleransi Jarak Bebas pada Tipe Sepatu Pemandu
Jarak bebas antara lapisan sepatu dan rel secara langsung memengaruhi seberapa banyak pergerakan dari sisi ke sisi yang dialami mobil. Jarak bebas yang lebih rapat dan konsisten umumnya mengurangi getaran namun memerlukan pemasangan dan penyelarasan rel yang lebih presisi.
Sepatu pemandu roller cenderung berjalan dengan celah efektif yang lebih sempit karena roda mempertahankan kontak gelinding yang konstan terhadap rel, sedangkan sepatu geser dipasang dengan jarak kerja yang kecil sehingga lapisannya tidak menempel pada permukaan rel selama perjalanan.
Pola Adopsi Sepatu Roller Guide Pada Gedung Yang Lebih Tinggi
Karena ketinggian bangunan dan kecepatan perjalanan elevator meningkat di proyek konstruksi dan modernisasi baru, permintaan terus beralih ke sistem berbasis roller untuk mobil penumpang. Garis di bawah mencerminkan tren arah umum dan bukan statistik tetap.
Pergeseran ini sebagian besar didorong oleh dua faktor yang dilaporkan secara konsisten dalam diskusi industri elevator: meningkatnya ekspektasi seputar kelancaran perjalanan di gedung penumpang, dan semakin banyaknya proyek modernisasi yang meningkatkan kecepatan mobil tanpa mengganti sistem kereta api penuh.
Perbandingan Kinerja di Seluruh Faktor Pemilihan Utama
Memilih antara desain roller dan desain geser sering kali harus mempertimbangkan beberapa faktor kinerja secara bersamaan, bukan memilih berdasarkan kecepatan saja. Bagan radar di bawah ini menempatkan kedua jenis tersebut berdasarkan lima faktor yang biasanya dievaluasi oleh pembeli.
Sepatu pemandu roller umumnya mendapat skor lebih tinggi dalam hal kemampuan kecepatan, kelancaran pengendaraan, dan pengendalian kebisingan, sedangkan sepatu pemandu geser cenderung mendapat skor lebih tinggi dalam kemudahan perawatan dan penanganan beban untuk tugas pengangkutan, itulah sebabnya elevator barang masih sangat bergantung pada desain geser tetap.
Persyaratan Instalasi Yang Mempengaruhi Kinerja Jangka Panjang
Pemasangan yang benar menentukan apakah jenis sepatu pemandu berfungsi sebagaimana mestinya selama masa pakai elevator. Sepatu pemandu atas dan bawah harus dipasang pada garis vertikal yang sama setelah dipasang, tanpa ada kemiringan atau puntiran di antara keduanya, dan keduanya harus sejajar dengan bagian tengah rakitan rahang pengaman.
Untuk sepatu pemandu geser tetap yang digunakan khusus pada elevator barang, jarak bebas pada kedua sisi sepatu harus tetap konsisten sepanjang perjalanan penuh, dan jarak antara lapisan dan permukaan atas rel umumnya dijaga dalam batas yang sama. 0,5 hingga 2 milimeter rentang yang dijelaskan sebelumnya. Kesalahan jarak bebas di kedua arah cenderung muncul dengan cepat sebagai keausan yang tidak merata atau pengendaraan yang lebih kasar.
Pos Pemeriksaan Instalasi Layak Dikonfirmasi
- Sepatu bagian atas dan bawah sejajar pada satu garis vertikal
- Tidak ada kemiringan atau puntiran yang terlihat pada dudukan sepatu pemandu
- Penyelarasan berpusat pada rahang pengaman di kedua sisi mobil dan penyeimbang
- Jarak bebas samping yang konsisten dipertahankan sepanjang lintasan rel penuh
- Cangkir oli terisi dan berfungsi dengan baik pada sepatu tipe geser
Panduan Pencocokan Jenis Sepatu Dengan Penggunaan Gedung Dan Lift
Memilih antara Sepatu Pemandu Rol elevator dan Sepatu Panduan Geser elevator menjadi mudah setelah profil bangunan dan tugas elevator jelas. Tabel di bawah ini merangkum pola umum yang biasanya diikuti oleh pembeli dan tim suku cadang elevator.
| Profil Bangunan Atau Lift | Jenis Sepatu Panduan yang Umumnya Cocok |
|---|---|
| Lift penumpang bertingkat tinggi | Sepatu pemandu rol |
| Lift penumpang bertingkat menengah | Sepatu pemandu rol or elastic sliding guide shoe |
| Lift penumpang berkecepatan rendah | Sepatu pemandu geser elastis |
| Lift barang | Memperbaiki sepatu pemandu geser |
| Modernisasi dengan peningkatan kecepatan | Sepatu pemandu rol replacement |
Tim fasilitas yang mengerjakan proyek penggantian sepatu pemandu elevator sering kali memulai dari pencocokan profil yang sama sebelum meminta sampel dari a sepatu pemandu elevator khusus pemasok, karena mencocokkan lebar rel dan dimensi dudukan sepatu sama pentingnya dengan mencocokkan jenis sepatu pemandu itu sendiri.
Mengenali Kapan Sepatu Pemandu Perlu Diganti
Sepatu pemandu aus secara bertahap, dan sebagian besar tim pemeliharaan elevator belajar memperhatikan beberapa tanda peringatan yang konsisten daripada menunggu kegagalan total. Pergerakan mobil dari sisi ke sisi yang tidak biasa, suara gerinda atau derit di dekat bagian atas atau bawah rangka mobil, dan alur keausan yang terlihat pada lapisan sepatu adalah indikator awal yang paling umum.
Tim pemasok yang menangani program penggantian sepatu pemandu elevator biasanya meminta dimensi yang sesuai untuk lebar rel dan dudukan sepatu pemandu sebelum memesan, karena sepatu yang dibuat dengan baik pun akan berkinerja buruk jika pemasangan pada rel yang ada tidak tepat. Bekerja dengan mapan pabrik sepatu panduan lift Cina hubungan pasokan yang berbasiskan sering kali mempersingkat proses pencocokan ini karena tim produksi dapat mereferensikan gambar profil rel secara langsung dengan peralatan yang ada.
Tentang Pabrik Suku Cadang Lift Ningbo Yinzhou Fukangda
Pabrik Suku Cadang Lift Ningbo Yinzhou Fukangda didirikan pada tahun 2006 dan terletak di Taman Industri Da'ao, Distrik Yinzhou, Kota Ningbo, Provinsi Zhejiang, Cina. Perusahaan ini berfokus pada penelitian, pengembangan, produksi, dan penjualan suku cadang elevator, bekerja sebagai produsen sepatu pemandu elevator dan perusahaan kereta pemandu elevator yang melayani rantai pasokan elevator domestik dan internasional.

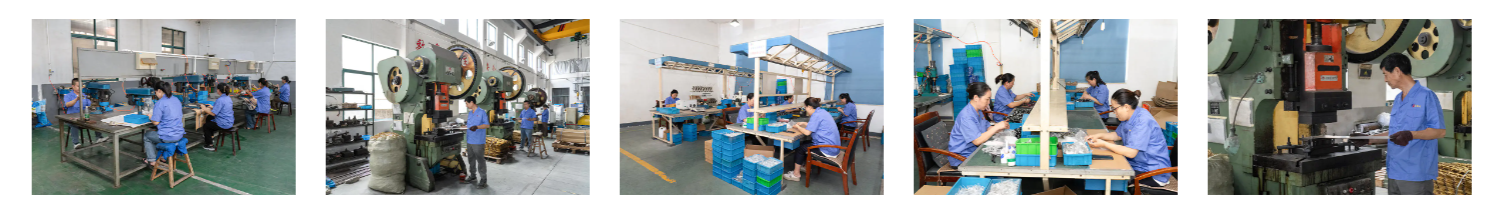

Pusat produksi menjalankan berbagai perangkat keras canggih dan peralatan pemrosesan plastik di samping jalur perakitan dan prosedur inspeksi yang matang, mendukung presisi, kualitas, dan kontinuitas pasokan yang stabil di setiap batch produksi. Sebagai Sepatu pemandu elevator OEM and Produsen sepatu panduan lift Cina , Fukangda telah membangun kerja sama jangka panjang dengan merek-merek elevator ternama yang beroperasi di pasar domestik, termasuk hubungan yang mencakup saluran proyek Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pasifik, Suzuki, dan Singlin, yang mencerminkan reputasi kuat yang dibangun selama bertahun-tahun atas pasokan yang konsisten dalam industri suku cadang elevator.
Pertanyaan yang Sering Diajukan
Ini adalah perangkat geser atau bergulir yang dipasang di antara gerbong elevator atau penyeimbang dan rel pemandu, menjaga perjalanan tetap terbatas pada satu jalur vertikal.
Ini menstabilkan mobil atau penyeimbang pada rel, mencegah defleksi, miring, atau berayun saat elevator bergerak naik dan turun.
Pengaturan tipikal menggunakan empat sepatu pemandu pada rangka mobil dan empat pada rangka penyeimbang, yang masing-masing ditempatkan di sudut atas dan bawah.
Kursi dan badan rel biasanya terbuat dari logam, sedangkan lapisan sepatu sering kali merupakan bahan tahan aus yang dirancang untuk mengurangi gesekan terhadap rel.
Rel pemandu tersedia dalam berbagai ukuran profil standar berbentuk T, dengan ukuran yang tepat dipilih berdasarkan berat mobil, kecepatan, dan rentang rel antar braket.
Rel dipasang bagian demi bagian pada braket dinding di dalam poros, diperiksa keselarasan vertikalnya, dan disambung dengan pelat ikan sebelum sepatu pemandu dipasang.
Teknisi mengukur lebar rel, kerataan permukaan kerja, dan kesejajaran vertikal di sepanjang poros menggunakan kaliper dan pemeriksaan kelurusan di beberapa titik.
